Kovové upínací rámy s pur těsněním

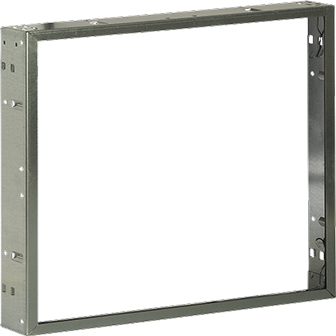

Stěnové upínací rámy

Konstrukce

Rám je tvořen úhelníky z ocelového pozinkovaného plechu. Na jeho přírubě je nalepen profil z mikroporézní pryže, který slouží k utěsnění rámu vlastní filtrační vložky. Rám filtrační vložky přitlačují k pryžovému těsnění čtyři pružinové západky. Na zvláštní poptávku je možné dodat i provedení z nerezového plechu.



H (mm) B (mm) Celkový počet

305 305 12

610 508 20

610 305 18

610 610 24stnov_upnac_rm_detail

Možnosti použití

Upínací rám je určen pro rychlé a spolehlivé upevnění kapsových filtrů a plošných filtrů se zástavbovou hloubkou 25 mm a 48 mm. Rám nebo skupina rámů se zabudují do skříně klimatizační jednotky, připevní na nosnou konstrukci filtrační stěny, nebo na jiné místo dané konstrukcí vzduchotechnického zařízení.

Standardně k dodání z ocelového pozinkovaného plechu
Možnost dodání v nerezovém provedení
